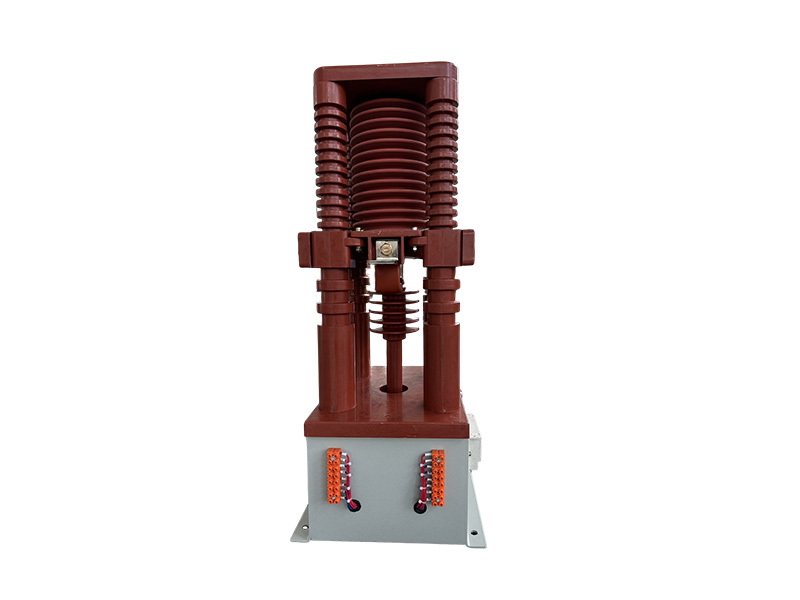

JCZ1-40.5KV
真空管的动导电杆通过绝缘子和拉杆、触头弹簧与悬臂相连，同时都固定在转轴上。合闸时，合闸回路通过辅助开关使合闸线圈通电，驱动连接杆运动，使转轴向上转动，同时使悬臂向上运动，通过触头弹簧使真空管内的触头闭合，并提供触头压力。保证可靠闭合无弹跳；保持时，辅助开关断开，保持线圈接通，使接触器保持在合闸状态；供电回路断电时，接触器分闸，驱动转轴向下运动，同时利用触头弹簧反力及分闸弹簧反力，使真空管触头分开规定的距离，达到可靠分闸。
关键词：
JCZ1-40.5KV
所属分类：
- 产品详情
-
- 商品名称: JCZ1-40.5KV
- 商品编号: JCZ1-40.5KV
真空管的动导电杆通过绝缘子和拉杆、触头弹簧与悬臂相连，同时都固定在转轴上。合闸时，合闸回路通过辅助开关使合闸线圈通电，驱动连接杆运动，使转轴向上转动，同时使悬臂向上运动，通过触头弹簧使真空管内的触头闭合，并提供触头压力。保证可靠闭合无弹跳；保持时，辅助开关断开，保持线圈接通，使接触器保持在合闸状态；供电回路断电时，接触器分闸，驱动转轴向下运动，同时利用触头弹簧反力及分闸弹簧反力，使真空管触头分开规定的距离，达到可靠分闸。
技术参数
名称（Name）
JCZ1-
160/40.5
JCZ1-
250/40.5
JCZ1-
400/40.5
JCZ1-
630/40.5
主回路额定电压（KV）
Main（KV）
40.5
40.5
40.5
40.5
主回路额定电流（A）
Main circuit rated current（A）
160
250
400
630
额定频率 (Hz)
Rated frequency (Hz)
50
50
50
50
工频耐压 （KV）
Power-frequency withstand voltage （KV）
95
95
95
95
额定关合电流 （100次)
Rated break current （100 Ops.)
3200
4000
4500
6000
额定开断电流（50次)
Rated break current （50 Ops.)
3000
3500
4000
5000
极限开断电流 （3次）
Maximum break current （3 Ops.)
3200
4000
4500
6000
分闸时间 （ms）
Opening time（ms）
≤50
≤50
≤50
≤50
合闸时间（ms）
Opening time（ms）
≤100
≤100
≤100
≤100
触头开距（mm）
Clearance between open contacts（mm）
15±1
15±1
15±1
15±1
超行程（mm）
Over travel（mm）
≥2
≥2
≥2
≥2
机械寿命（次）
Mechanical life（ops.）
100000
100000
100000
100000
电寿命AC3（次）
Electrical life AC3（ops.）
50000
50000
50000
50000

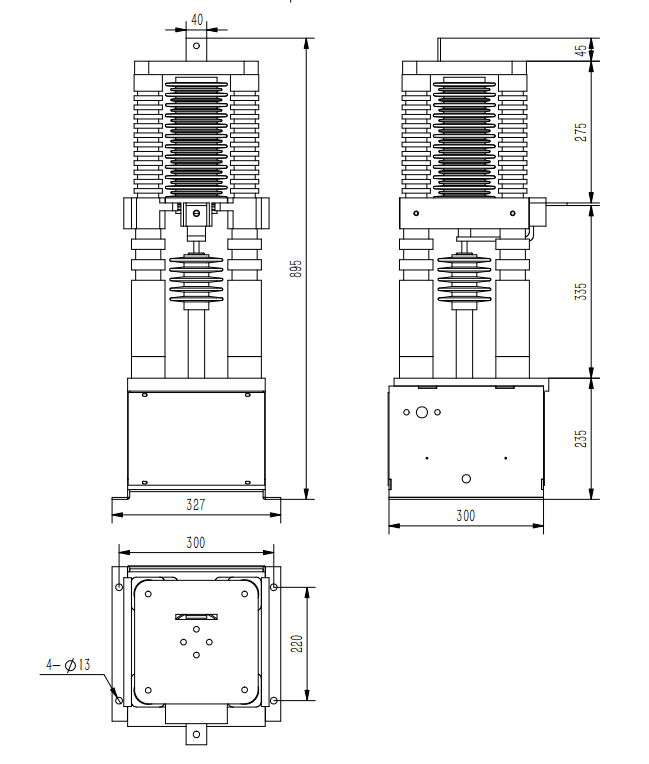

图1 JCZ1系列单极外形结构及安装尺寸
(Outline and installation size)

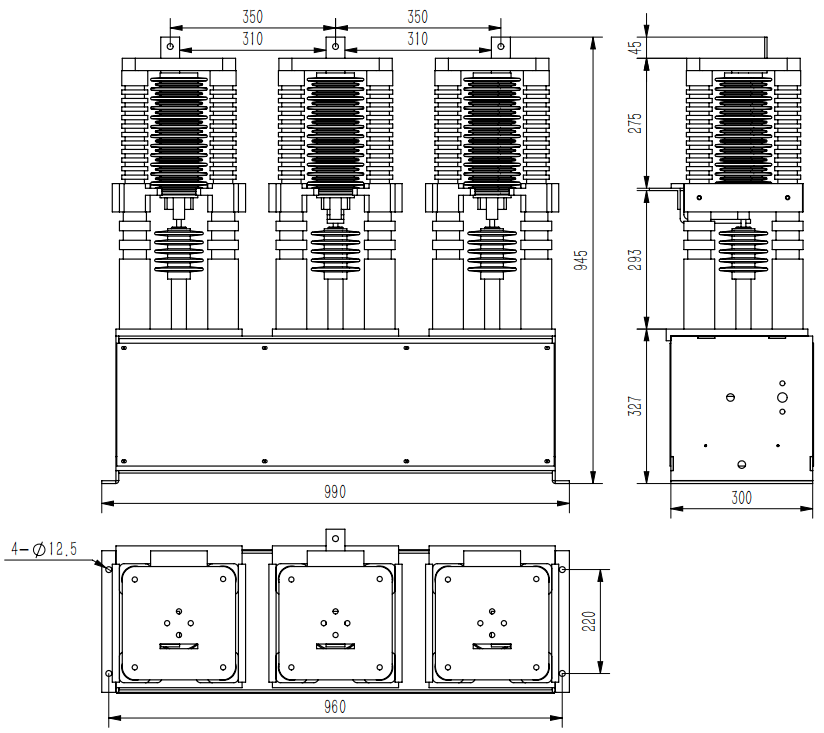

图2 JCZ1系列三极外形结构及安装尺寸
(Outline and installation size)

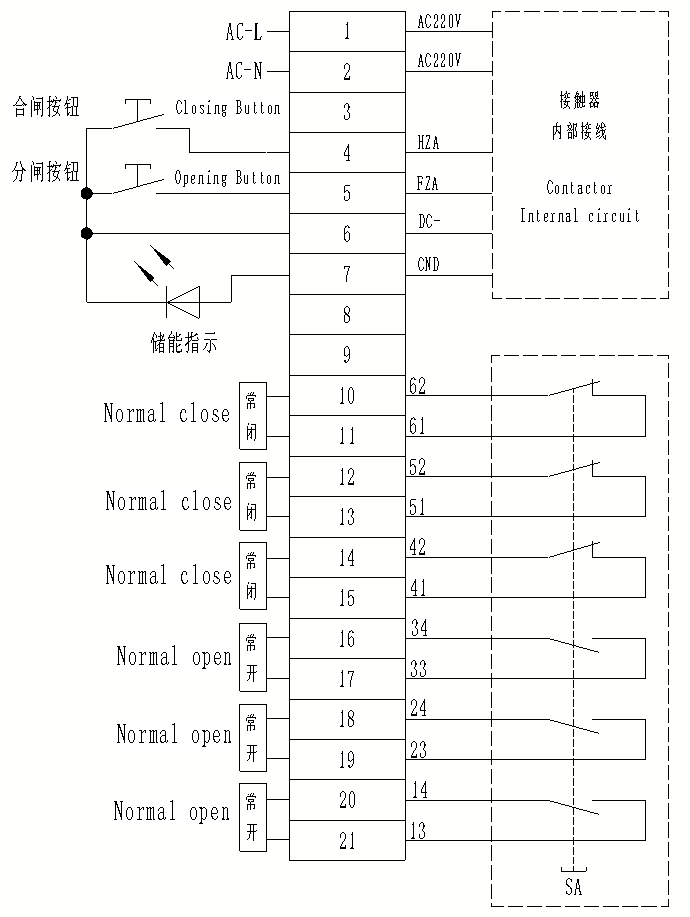

图3 JCZ1-NSD系列外部接线图
注：接触器1、2端子接通电源后接触器开始储能，同时储能指示灯开始闪烁（闪烁期间接触器不能进行合分操作），储能完毕储能指示灯常亮，按动合闸按钮接触器合闸，按动分闸按钮或1、2端电源断电后接触器分闸。（虚线框内为接触器内部接线）
