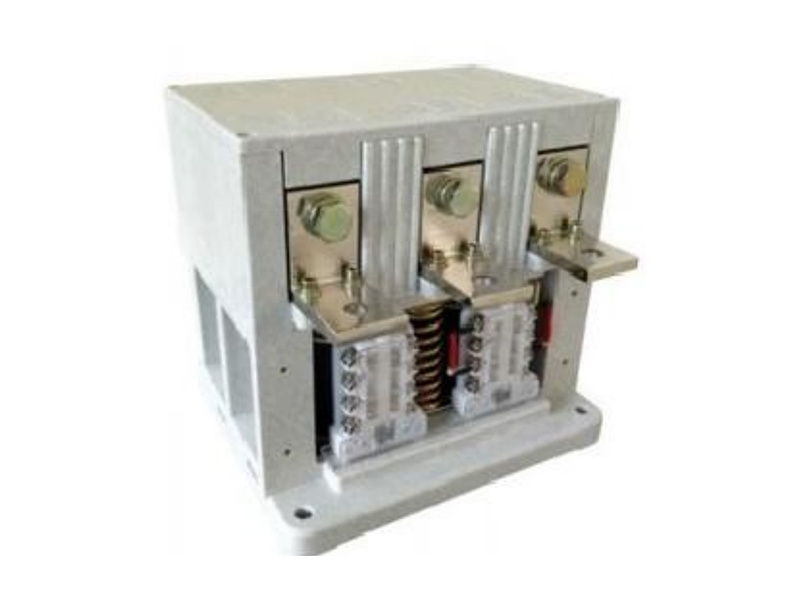

- 商品名称: 高低压永磁系列计量箱专用真空开关
高压永磁系列真空开关技术参数
参数名称
单位
250/12
400/12
630/12
主回路额定电压
(KV)
12
12
12
主回路额定电流
(A)
250
400
630
机械寿命
(万次)
100
100
100
主回路断口工频耐压
(KV)
42
42
42
相--相；相--地工频耐压
(KV)
雷电冲击耐压
(KV)
75
75
75
控制回路耐压
(KV)
2
2
2
合闸时间
(MS)
30±5
30±5
30±5
分闸时间
(MS)
20±5
20±5
20±5
合闸弹跳时间
(MS)
<3
<3
<3
分闸弹跳时间
(MS)
<1
<1
<1
触头开距
(MM)
7±0.5
7±0.5
7±0.5
超行程
(MM)
2±0.5
2±0.5
2±0.5
低压永磁系列真空开关技术参数
参数名称
单位
250/1.4
400/1.4
630/1.4
主回路额定电压
(KV)
1.4
1.4
1.4
主回路额定电流
(A)
250
400
630
主回路接通能力
(A/100次)
2500
4000
6300
主回路通断能力
(A/50次)
2000
3200
5000
极限分断能力
(A/3次)
4500
4500
6300
电寿命(AC3)
(万次)
60
60
60
电寿命(AC4)
(万次)
6
6
额定操作频率
0.1-0.15
0.1-0.15
0.1-0.15
机械寿命
(万次)
300
300
300
额定操作频率AC3
(次/h)
600
600
600
额定操作频率AC4
(次/h)
120
120
120
触头开距
(MM)
2±0.2
2±0.2
2±0.2
超程
(MM)
1±0.2
1±0.2
1±0.2
