KYN28A-12(Z) 铠装中置式交流金属封闭开关设备
KYN28A-12(Z)(GZS1) 铠装抽出式交流金属封闭开关设备(以下简称“开关设备”),适用于三相交流50Hz 电力系统，用于接受和分配电能并对电路实行控制，保护及监测。
关键词：
KYN28A-12(Z) 铠装中置式交流金属封闭开关设备
所属分类：
- 产品详情
-
- 商品名称: KYN28A-12(Z) 铠装中置式交流金属封闭开关设备
KYN28A-12(Z)(GZS1) 铠装抽出式交流金属封闭开关设备(以下简称“开关设备”),适用于三相交流50Hz 电力系统，用于接受和分配电能并对电路实行控制，保护及监测。
产品概述
KYN28A-12(Z)(GZS1) 铠装抽出式交流金属封闭开关设备(以下简称“开关设备”),适用于三相交流50Hz 电力系统，用于接受和分配电能并对电路实行控制，保护及监测。
本产品符合标准： GB3906《3.6-40.5KV 交流金属封闭开关设备和控制设备》,GB/T11022 《高压开关设备和控制设备标准的共用技术要求》,IEC62271:200 《额定电压1KV 以上52KV 以下交流金属封闭开关设备和控制设备》,DL/T404 《户内交流高压开关柜订货技术条件》。
技术参数
项目
单位
数据
额定电压
KV
3.6、7.2、12
额定频率
Hz
50
断路器额定电流
A
630、1250、1600、2000、2500、3150、4000
开关设备额定电流
A
630、1250、1600、2000、2500、3150、4000
额定短时耐受电流(4s)
KA
16、20、25、31.5、40、50
额定峰值耐受电流(峰值)
KA
40、50、63、80、100、25
额定短路开断电流
KA
16、20、25、31.5、40、50
额定短路关合电流(峰值)
KA
40、50、63、80、100、25
额定绝缘水平
1min工频耐受电压
极间、极对地间
KV
24.32、42
断口间
KV
24、32、48
雷电冲击耐受电压(峰值)
极间、极对地间
KV
40、60、75
断口间
KV
46.70.85
防护等级
外壳为IP4X,隔壁间、断路器室门打开时为IP2X
产品结构特征

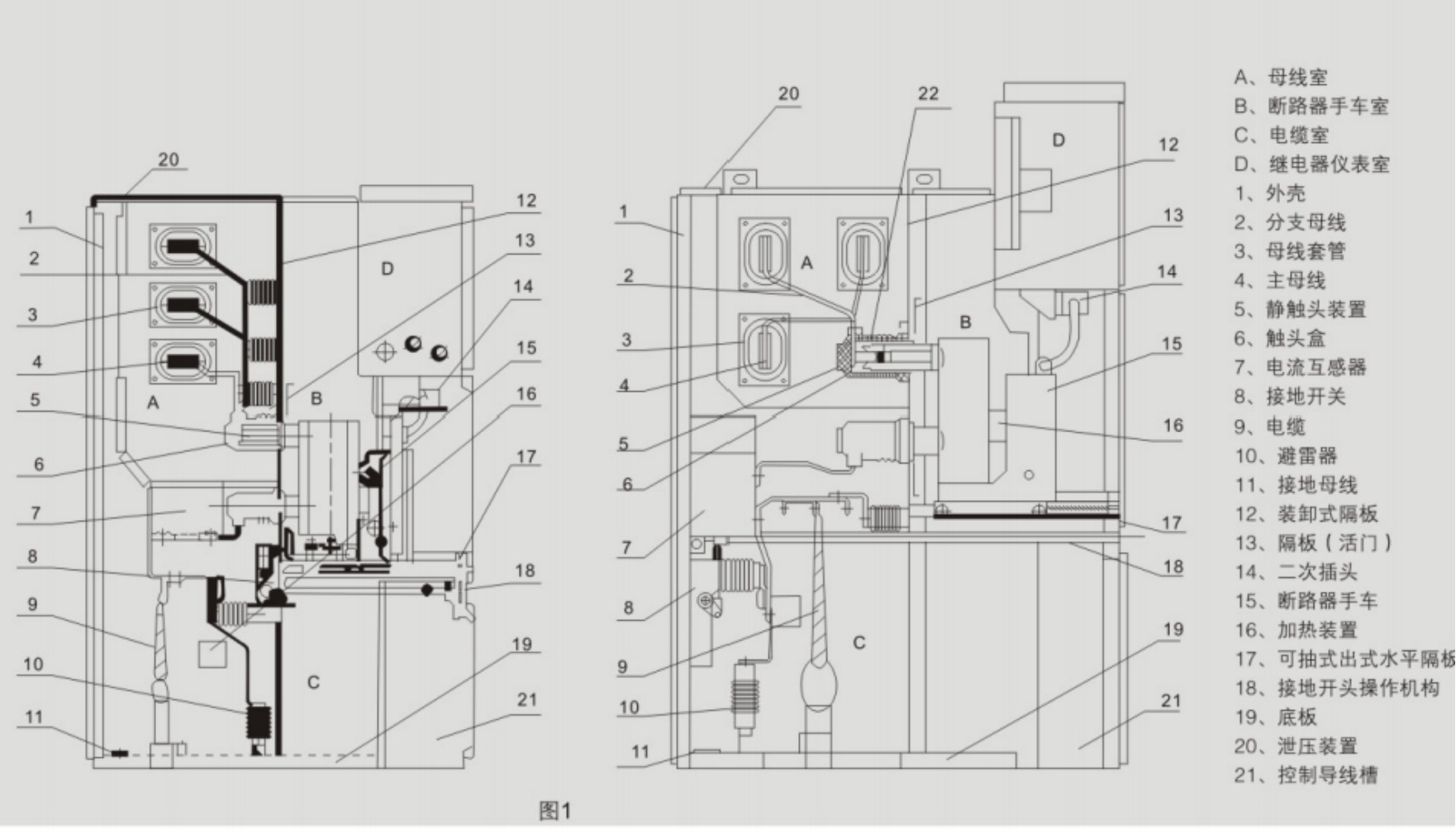

1、 开关设备结构(见图1)。
2、完全金属铠装，组装式结构，组合方案广。
3、柜体选用进口的敷铝锌薄钢板，经MINGE 机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高重量轻、强 度高、零件通用性强。
4、可配装VS1-24 系列或进口VD4 系列真空断路器，适用性广、可靠性高、实现长年免维护。
5、手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。
6、各类手车按模数积木式变化，保证同规格车可自由互换， 不同规格车绝对不能进入。
7、接地开关安装方式：(1)装于柜中部(前置式)便于柜后检修双面维护(图1-a)。(2)装于柜后部(后置式)便于靠墙节约空间面积(图1-b)。
8、 电流互感器安装方式：(1)柜后部电缆室正装;(2)大弯板底部吊装。
9、 电缆室可安装多达9根单芯电缆。
10、 各高压室均有泄压通道，确保人身安全。
11、 高可靠的联锁装置，充分满足“五防”安全要求。
12、 由专用运载车运送手车，操作轻便，灵活。
13、 前后门装有观察窗， 可方便观察室内元件的工作状态。

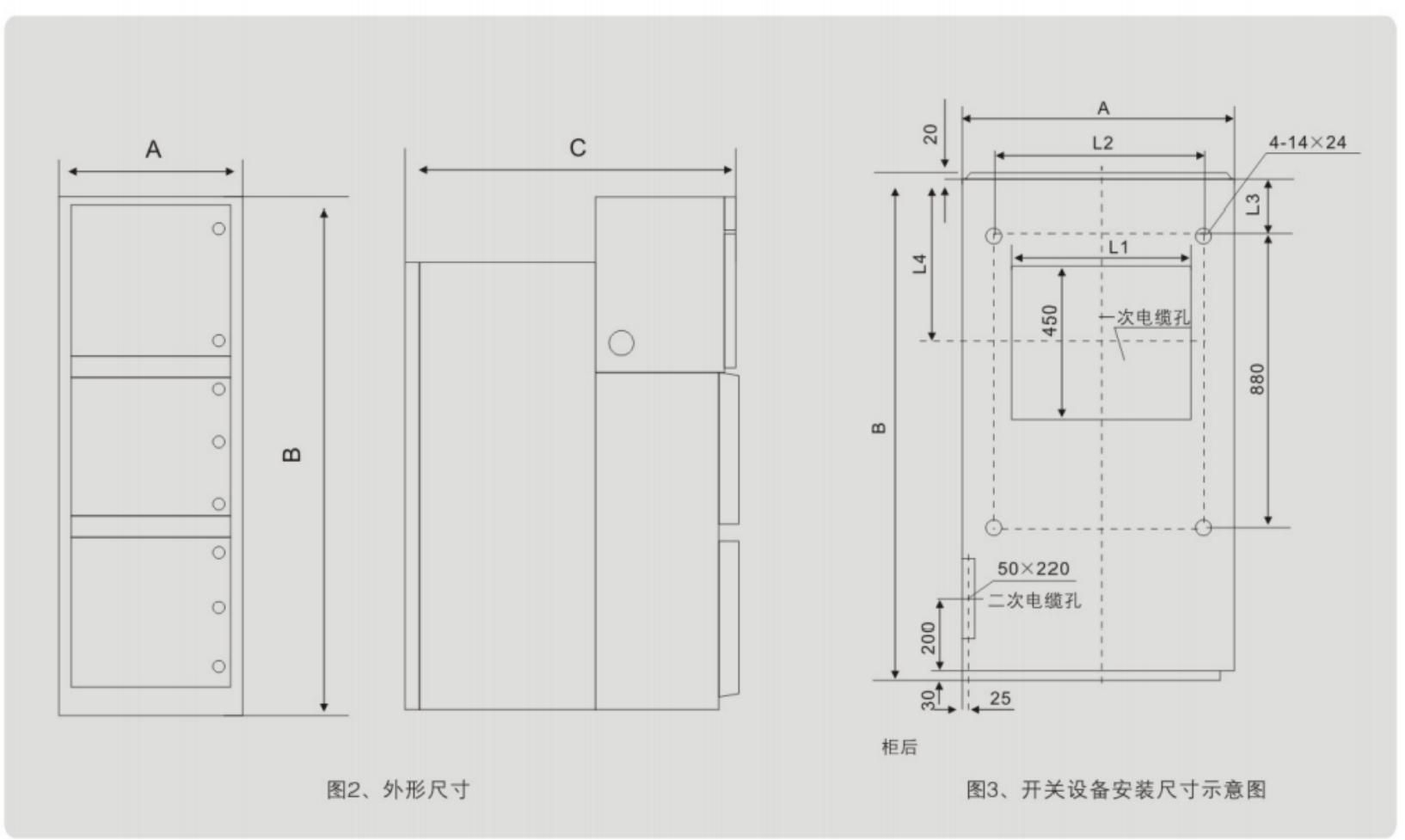

外形尺寸(见图2、表2)
高度B
2300(2200)
宽度A
分支小母线额定电流≤1250A,热稳定电流40KA
800(650)
分支小母线额定电流≥1600A
1000
深度C
电缆进出线
1500
架空进出线
1660
外形尺寸(见图3、表3)
柜宽A
柜深B
L1
L2
L3
L4
800
1500电缆
530
630
150
490
1660架空
530
630
310
650
1000
1500电缆
730
830
150
490
1660架空
730
830
310
650
