ZW20-12系列户外智能高压真空断路器
ZW20-12 系列户外柱上型智能高压断路器采用弹簧操作机构小型化设计，性能更加稳定可靠。箱体采用密封、防爆、 绝缘技术，整体密封能性能良好，该产品采用真空灭弧、 SF6 气体作绝缘介质是一款免维护优良的的柱上型断路器产品。
关键词：
ZW20-12系列户外智能高压真空断路器
所属分类：
- 产品详情
-
- 商品名称: ZW20-12系列户外智能高压真空断路器
ZW20-12 系列户外柱上型智能高压断路器采用弹簧操作机构小型化设计，性能更加稳定可靠。箱体采用密封、防爆、 绝缘技术，整体密封能性能良好，该产品采用真空灭弧、 SF6 气体作绝缘介质是一款免维护优良的的柱上型断路器产品。
产品概述
ZW20-12 系列户外柱上型智能高压断路器采用弹簧操作机构小型化设计，性能更加稳定可靠。箱体采用密封、防爆、 绝缘技术，整体密封能性能良好，该产品采用真空灭弧、 SF6 气体作绝缘介质是一款免维护优良的的柱上型断路器产品。
该产品主要用于：开断、关合10KV 电力系统的负荷电流及短路电流，适用于变电站及工矿企业，配套智能控制器在电 力系统中作保护和隔离故障的作用;广泛运用于电网频繁操作的场合。本款断路器可配合智能控制器满足电力自动化控制的 各项要求，符合国家电网要求相应的各项技术标准。
使用环境
◇周围空气温度： -30℃~+40℃;
◇海拔高度：不超过2000m;
◇周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽 或盐雾的污染;
◇风速不超过34m/s 无经常性的剧烈震动;
◇污秽等级：Ⅲ级。
技术参数
序号
项目名称
单位
参数
1
额定电压
kV
12/24
2
额定频率
Hz
50
3
额定电流
A
630/1000
4
额定短路开断电流
kA
12.5/16/20/25
5
额定峰值耐受电流(峰值)
kA
31.5/40/50/63
6
额定短时耐受电流(4S)
kA
12.5/16/20/25
7
额定短路关合电流(峰值)
kA
31.5/40/50/63
8
机械寿命次数
次
10000
9
额定短路开断电流开断次数
次
30
10
1min工频耐受电压(相间/对地/断口)
kV
42/49/60
11
雷电冲击耐受电压峰值(相间/对地/断口)
kV
75/85/125
12
二次回路1min工频耐压
kV
2
13
净重
kg
140
14
SF6气体额定表压
Mpa
0

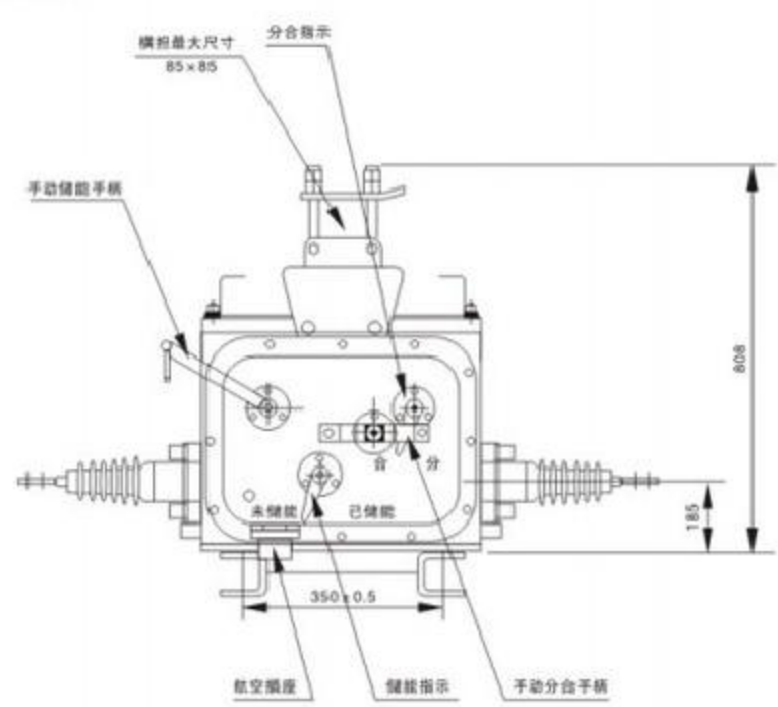

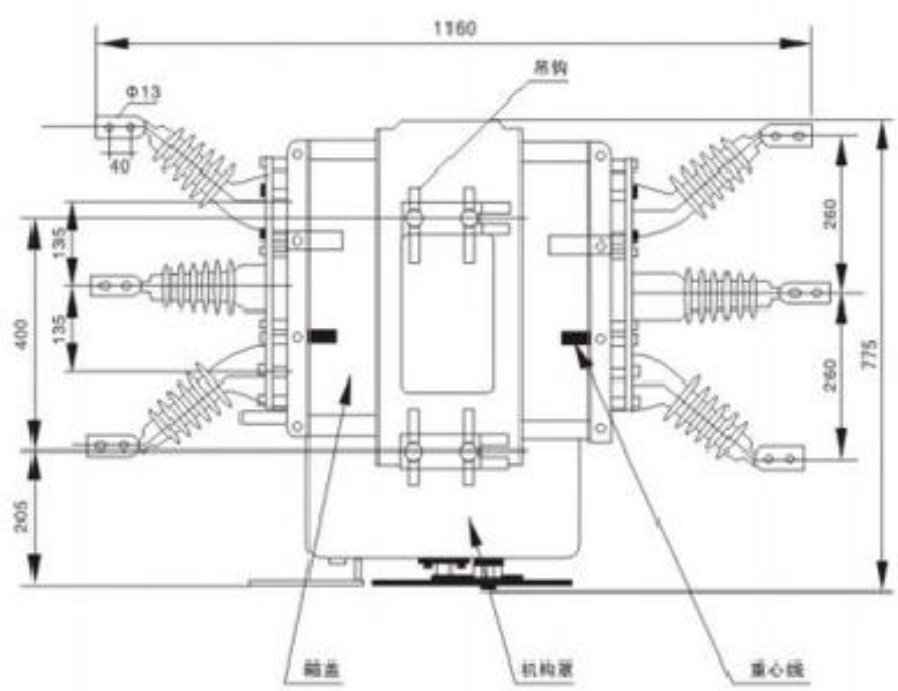

外形结构图
