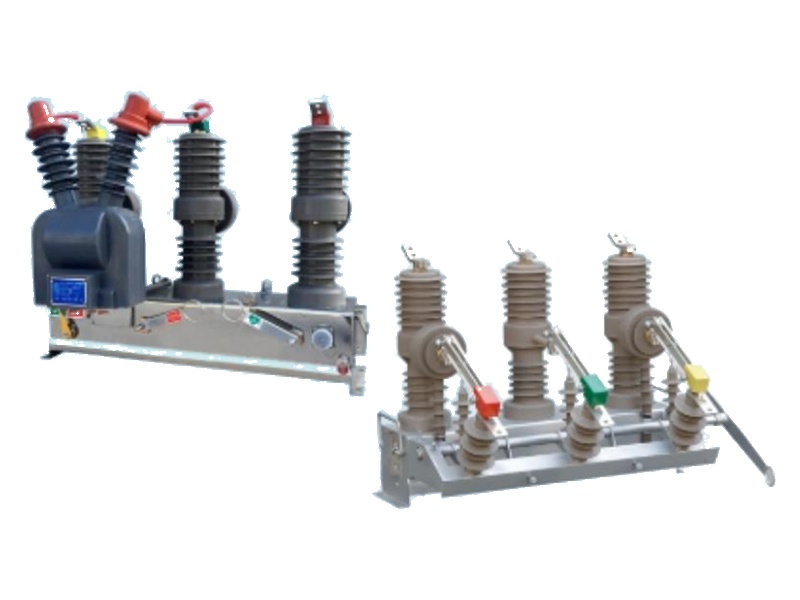

ZW32-12 系列户外智能高压真空断路器
ZW32-12 型户外高压真空断路器为额定电压12kV, 三相交流50Hz 的户外配电设备，它适用于变电站及工矿企业配电系 统中作保护和控制之用，及农村电网频繁操作的场所，还可作为环网供电单元和终端设备电能的分配、控制和电气设备的保 护作用。
关键词：
ZW32-12 系列户外智能高压真空断路器
所属分类：
- 产品详情
-
- 商品名称: ZW32-12 系列户外智能高压真空断路器
ZW32-12 型户外高压真空断路器为额定电压12kV, 三相交流50Hz 的户外配电设备，它适用于变电站及工矿企业配电系 统中作保护和控制之用，及农村电网频繁操作的场所，还可作为环网供电单元和终端设备电能的分配、控制和电气设备的保 护作用。
产品概述
ZW32-12 型户外高压真空断路器为额定电压12kV, 三相交流50Hz 的户外配电设备，它适用于变电站及工矿企业配电系 统中作保护和控制之用，及农村电网频繁操作的场所，还可作为环网供电单元和终端设备电能的分配、控制和电气设备的保 护作用。当断路器与隔离开关组合后，也可作为分段开关使用。主要用来开断、关合电力系统中的负荷电流、过载电流、短 路电流。真空灭弧室采用专利固封技术，外绝缘采用硅橡胶套管，寿命长，可靠性高，耐气候性好，便于运输，性价比高; 操作机构采用小型化、高可靠弹簧操作机构，结构简单，机械寿命可达20000次;若采用先进的永磁机构，机械性能更稳定 可靠;并可装有手动分、合闸机构，必要时可现场手动分、合闸操作。本断路器可与控制器配套即成重合器，实现遥控、遥 测、遥信、遥调“四遥”功能。产品特点：无燃烧和爆炸危险、免维护、体积小、重量轻(小于100kg)、 寿命长(万次)、 安全可靠、操作简单、维护及安装方便。
主要技术参数
序号
名称
单位
数据
1
额定电压
KV
12
2
1min工频耐压(干)相间对地/断口
42/48
雷电冲击耐压(峰值)相间对地/断口
75/85
3
额定电流
A
630/1250
4
额定短路开断电流
KA
20/25
5
额定电容器组开断电流
A
400/630
6
额定操作顺序
分-0.3s—合分-180s—合分
7
额定短路关合电流(峰值)
KA
50/63
8
额定峰值耐受电流
9
额定短时耐受电流
20/25
10
机械寿命
次
10000
11
额定操作电压
V
DC,AC:110.220
12
操作机构
弹簧机构/永磁机构
13
触头开距
mm
9±1
14
触头超行程
2.5-4
15
动触头允许磨损厚度
<3
16
分闸速度
m/s
1.2±0.2
17
合闸速度
0.6±0.2
18
触头合闸弹跳时间
ms
≤2
19
三相分合闸不同期
≤2
20
各相导电回路电阻(带隔离)
μQ
<80(140)

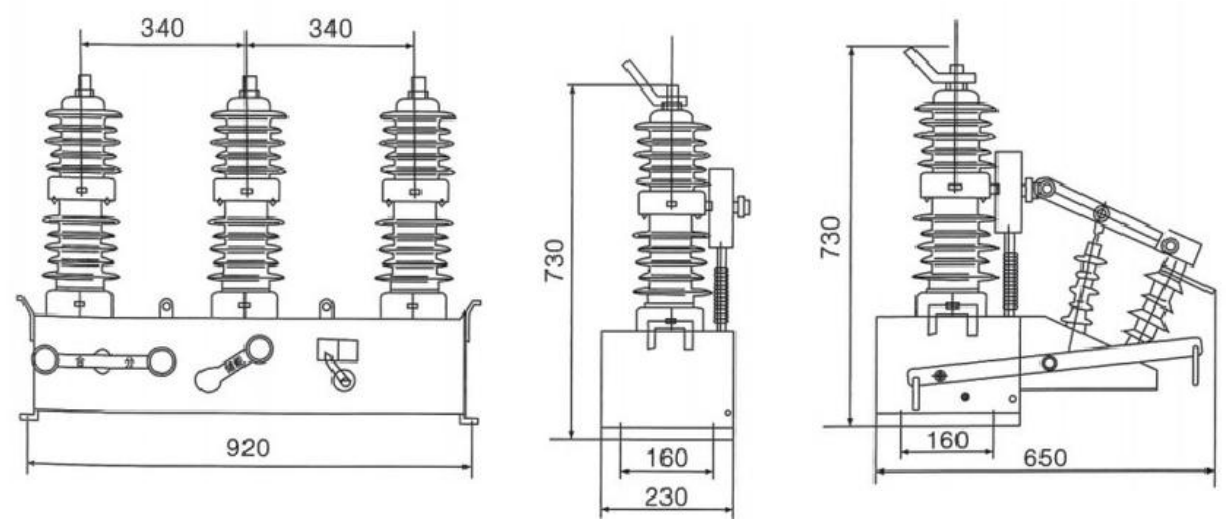

外形及安装尺寸图
断路器及安装尺寸图
