ZN63(VBM7)-12侧装式户内高压真空断路器
ZN63(VBM7)-12 型侧装式真空断路器系户内高压开关设备，适用于额定电压12干伏、频率50Hz 的三相电力系统中，作为保护 和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
关键词：
ZN63(VBM7)-12侧装式户内高压真空断路器
所属分类：
- 产品详情
-
- 商品名称: ZN63(VBM7)-12侧装式户内高压真空断路器
ZN63(VBM7)-12 型侧装式真空断路器系户内高压开关设备，适用于额定电压12干伏、频率50Hz 的三相电力系统中，作为保护 和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
概述
ZN63(VBM7)-12 型侧装式真空断路器系户内高压开关设备，适用于额定电压12干伏、频率50Hz 的三相电力系统中，作为保护 和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
ZN63(VBM7)-12 型侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、 箱式变或各种非标供电系统。
主要技术参数
序号
名称
单位
数据
1
额定电压
KV
12
2
额定电流
A
630-1250
1250
1250
3
额定短路开断电流
KA
20
25
31.5
4
额定短路关台电
KA
50
63
80
5
额定峰值耐受电流
KA
50
63
80
6
4S额定短路耐受电流
KA
20
25
31.5
7
额定绝
缘水平
1min工频耐压
KV
42(断口48)
雷电冲击耐压(峰值)
75(断口65)
8
额定操作顺序
分-0.3S-合分-180S-合分
9
机械寿命
次
10000
10
额定短路开断电流开断次数
次
50
11
操作机构额定合闸电压(直流)
V
AC/DC220,110
12
操作机构额定分闸电压(直流)
V
AC/DC220,110
13
触头开距
mm
11±1
14
超行距(触头弹簧压缩长度)
mm
3.5±0.5
15
三相分、合闸弹跳时间
ms
≤2
16
触头合闸弹跳时间
ms
≤2
17
平均分闸速度
m/s
1.1±0.2
18
平均合闸速度
m/s
0.6±0.2
19
分闸
最高操作电压下
S
≤0.05
时间
最低操作电压下
≤0.08
20
合闸时间
s
0.1
21
动静触头允许磨损累计厚度
mm
3

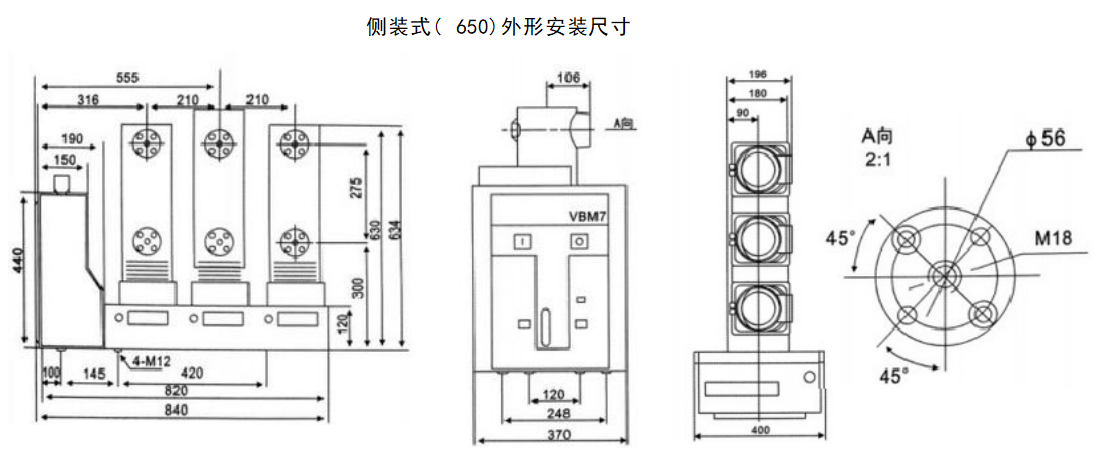

外形安装尺寸
