ZN63A-12永磁户内高压真空断路器
ZN63A-12 型永磁户内高压真空断路器，系三相交流50Hz 额定电压为12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作， 或多次开断短路电流的场所。
关键词：
ZN63A-12永磁户内高压真空断路器
所属分类：
- 产品详情
-
- 商品名称: ZN63A-12永磁户内高压真空断路器
ZN63A-12 型永磁户内高压真空断路器，系三相交流50Hz 额定电压为12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作， 或多次开断短路电流的场所。
概述
ZN63A-12 型永磁户内高压真空断路器，系三相交流50Hz 额定电压为12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作， 或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元。
主要技术参数
序号
名称
单位
数据
1
额定电压
kV
12
2
额定频率
Hz
50
3
额定绝缘水品
1min工频耐压
kA
对地/相间42/48
雷电冲击耐压(峰值)
对地/相间75/85
4
额定短路开断电流
kA
20
25
31.5
40
5
额定电流
A
630
630
12501600
12501600
1250
1250
20002500
20002500
6
额定短时耐受电流(有效值)
kA
20
125
31.5
40
7
额定峰值耐受电流(峰值)
kA
50
63
80
100
8
额定短路关合电流(峰值)
50
63
80
100
9
额定短路电流持续时间
S
4
10
机械寿命
次
10000
11
二次回路工频耐受电压(1min)
V
2000
12
额定操作顺序
分-t-合分-t1-合分
注：20kA、31.5kAt=0.3st1=180s;40kAt=180s;tl=180s

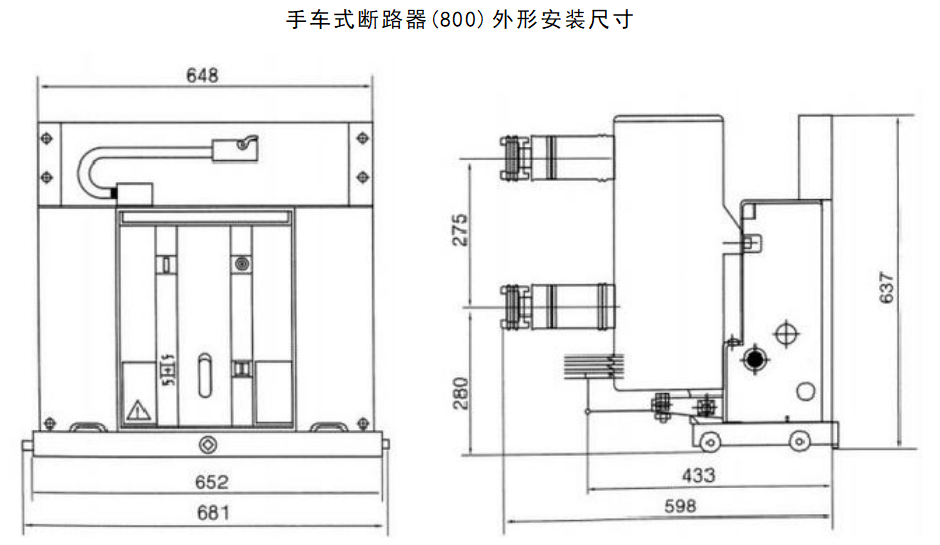

外形安装尺寸
