户外高压干式组合互感器
本产品适用于交流50HZ、6-10kV 电力系统中，能够完整准确的计量有功电能和无功电能。产品机构简单、散热性能 好、精度高、重量轻、宽负荷、安装方便等优点，适用于城网、农网户外变电站，也可用于工业企业各种变压器配电所等。 本产品可取代油浸式组合互感器。
关键词：
户外高压干式组合互感器
所属分类：
- 产品详情
-
- 商品名称: 户外高压干式组合互感器
本产品适用于交流50HZ、6-10kV 电力系统中，能够完整准确的计量有功电能和无功电能。产品机构简单、散热性能 好、精度高、重量轻、宽负荷、安装方便等优点，适用于城网、农网户外变电站，也可用于工业企业各种变压器配电所等。 本产品可取代油浸式组合互感器。
产品概述
本产品适用于交流50HZ、6-10kV 电力系统中，能够完整准确的计量有功电能和无功电能。产品机构简单、散热性能 好、精度高、重量轻、宽负荷、安装方便等优点，适用于城网、农网户外变电站，也可用于工业企业各种变压器配电所等。 本产品可取代油浸式组合互感器。
仪表箱与组合互感器的箱体分离，由长约4米户外电缆(4×4²+3×2.5²)和互感器的二次绕组出线连结起来。仪表箱内 装三相有功电度表和无功电度表各一块，从箱体观察窗可以清楚地读抄数字，也可根据用户需要将仪表箱与组合互感器箱体 连在一起组成连体式结构。
电气参数
产品型号
额定电压比(V)
额定电流比(A)
电压互感器准确级及二次负荷(VA)
电流互感器准确级及二次负荷(VA)
额定短时热电流(KA)
额定绝缘水平(KV)
0.2
0.5
0.2S
0.5S
JLSZ-6
6000/100
5-300/5
20
20
10
10
(80-100)*l1n
7.2/32/60
JLSZ-10
10000/100
5-500/5
20
20
10
10
12/42/75

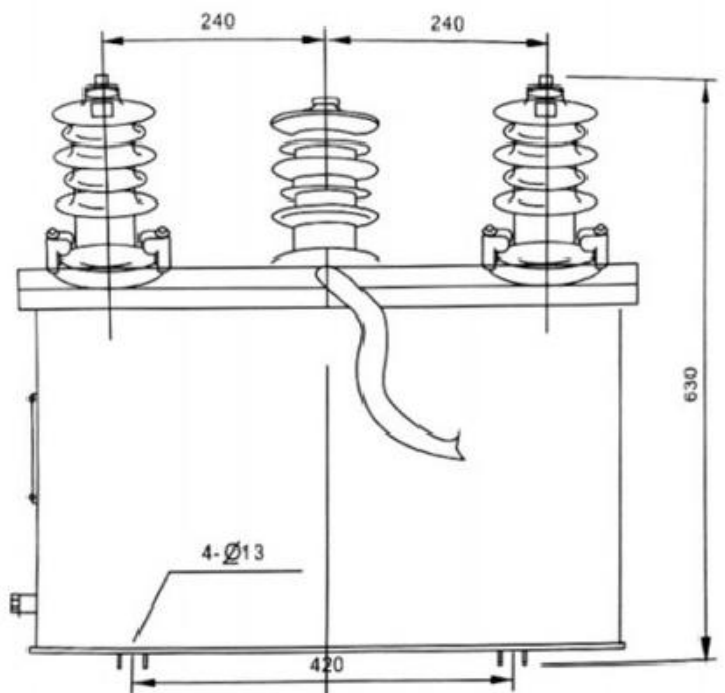

外形及安装尺寸图
