户外高压真空开关型预付费计量装置
JLSZK-10W 型预付费组合互感器适用于额定50HZ、 额定电压10KV 三相电力线路，实现预付费电能计量、远程控制、 抄表、防窃电等功能，该产品结构紧凑、功能强大、体积小重量轻、安全可靠、便于安装。
关键词：
户外高压真空开关型预付费计量装置
所属分类：
- 产品详情
-
- 商品名称: 户外高压真空开关型预付费计量装置
JLSZK-10W 型预付费组合互感器适用于额定50HZ、 额定电压10KV 三相电力线路，实现预付费电能计量、远程控制、 抄表、防窃电等功能，该产品结构紧凑、功能强大、体积小重量轻、安全可靠、便于安装。
产品概述
JLSZK-10W 型预付费组合互感器适用于额定50HZ、 额定电压10KV 三相电力线路，实现预付费电能计量、远程控制、 抄表、防窃电等功能，该产品结构紧凑、功能强大、体积小重量轻、安全可靠、便于安装。
本产品由高压主箱体和控制表箱组成，高压主箱体由高压互感器室和高压真空接触器室组成，高压一次引线通过高压硅 橡胶套管引出。二次线和控制线通过凯装电缆或塑封金属软管从箱体引出接入控制表箱。控制表箱由电能表、控制终端、控 制电路组成。高压互感器为两元件或三元件组成(两台电压互感器V/V连接，两台电流互感器)。电流互感器可以根据用户 需要做成双电流比(在二次绕组抽头)。
控制表箱门板上装有分、合闸指示灯。可显示高压运行状态和电费余量。
真空开关技术特性
参数名称
JCZ8F-160/12
CZ8F-250/12
JCZ8F-400/12
JCZ8F-630/12
主回路额定电压(KV)
12
12
12
122
主回路额定电流(A)
160
250
400
630
主回路接通能力(A/100次)
1600
2500
4000
6300
主回路通断能力(A/10次)
1280
2000
3200
5000
极限分断能力(A/3次)
3200
4000
4500
6000
机械寿命(万次)
100
100
100
100
机械锁扣寿命(万次)
10
10
10
10
主回路工频耐压(断口)(KV)
42
42
42
42
雷电冲击耐压(KV)
75
75
75
75
控制电路工频耐压(KV)
2
2
2
2
额定操作频率(次/h)
300
300
300
300
机械锁扣操作频率(次/h)
30
30
30
30
主要技术参数◇本型组合互感器参照标准
GB1206-2006 (电流互感器)
GB1207-2006 (电压互感器)
GB17201-2007 (组合互感器)
DL/7725-2000 电力用电流互感器订货技术条件等
◇本型组合互感器系由单相电压互感器及单相电流互感 器组合成三相、电压互感器采用V/V-12 接线。
◇额定电压10KV
◇额定频率50HZ
◇额定绝缘水平12/42/75KV
◇ 电压互感器额定电压比为10/0.1KV, 准确级次/额定 负荷0.2/20VA, 极限输出500VA。
◇电流互感器额定电流比为5-600/5,准确级次/额定负 荷0.2S/10VA.
◇额定负荷功率因数COSφ=0.8 (滞后),电流互感器 仪表保安系数FS≤10.
◇ 环境温度： -25℃-40℃之间。日平均气温不超过30℃。
◇表面爬电比距满ⅡⅡ级污秽等级。
◇海拔高度：不超过1000m。

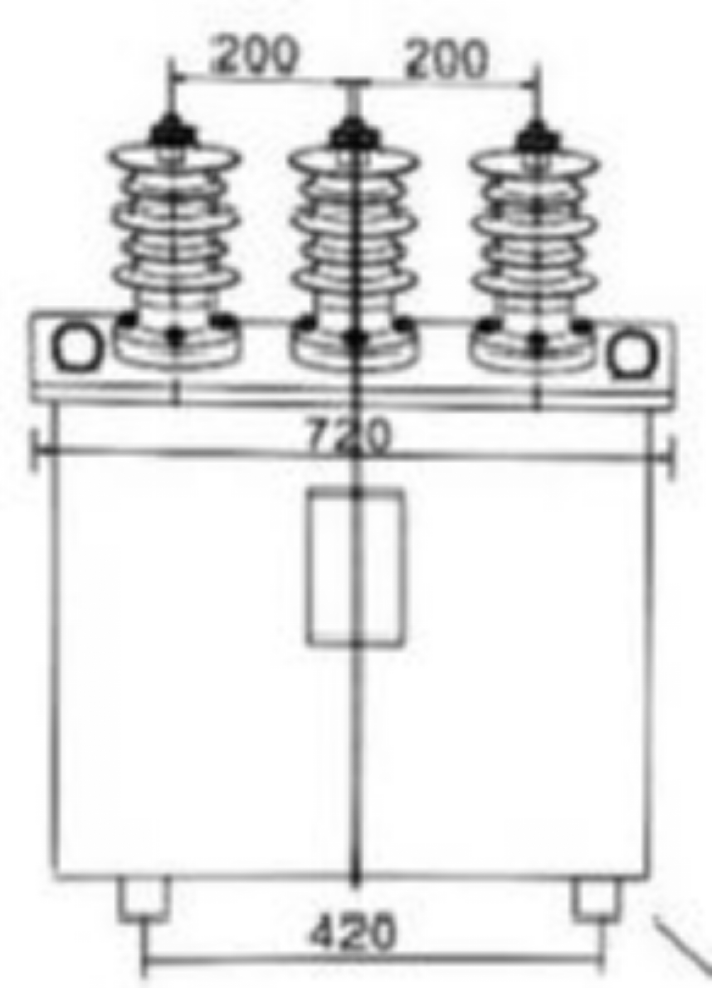

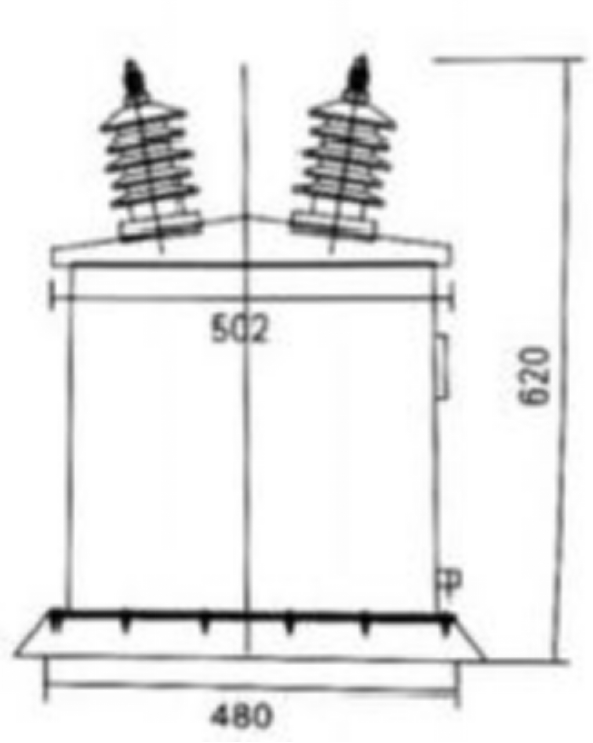

外形及安装尺寸
