- 商品名称: 户外高压分体式预付费计量装置
本型产品由高压计量装置及ZW43 型智能分界开关组合而成，适用于额定频率50HZ, 额定电压10KV 及以下户外电力系 统中作电能计量用。
产品概述
本型产品由高压计量装置及ZW43 型智能分界开关组合而成，适用于额定频率50HZ, 额定电压10KV 及以下户外电力系 统中作电能计量用。互感器采用全封闭环氧树脂真空浇注，因此杜绝老化问题。分界开关部分采用真空开关并带有零序、保 护电流互感器，与智能控制器实现零序、过流、速断保护，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保 非故障用户的用电安全。此产品具备了FTU 功能实现开关遥控分合闸;也具有GPRS 远程操控功能(详细内容见下“智能控制器 说明”)。本型预付费组合互感器通过预付费控制终端实现用电户预交电费、欠费前提醒、欠费后掉闸并延时报警等预付费高 压计量箱基本功能，此产品在结构上安装方便，外观美观。
断路器主要技术参数见表
序号
名称
单位
数据
1
额定电压
KV
12
2
1min工频耐压(干)相间对地/断口
42/48
雷电冲击耐压(峰值)相间对地/断口
75/85
3
额定电流
A
630/1250
4
额定短路开断电流
KA
12.5/20.5/25
5
额定电容器组开断电流
A
400/630
6
额定短路关合电流(峰值)
KA
31.5/50/63
7
额定峰值耐受电流
8
额定短时耐受电流
2.5/20.5/25
9
机械寿命
次
10000
10
触头开距
mm
9±1
11
触头超行程
2.5±0.5
12
动触头允许磨损厚度
<3
13
三相分合闸不同期
ms
≤2
互感器参数表
产品型号
额定电压比(V)
额定电流比(A)
电压互感器准确级及二次负荷(VA)
电流互感器准确级及二次负荷(VA)
额定短时热电流(KA)
额定绝缘水平(KV)
0.2
0.5
0.2S
0.5S
JLSZ-6
6000/100
5-300/5
20
20
10
10
(80-100)*lin
7.2/32/60
JLSZ-10
10000/100
5-500/5
20
20
10
10
12/42/75

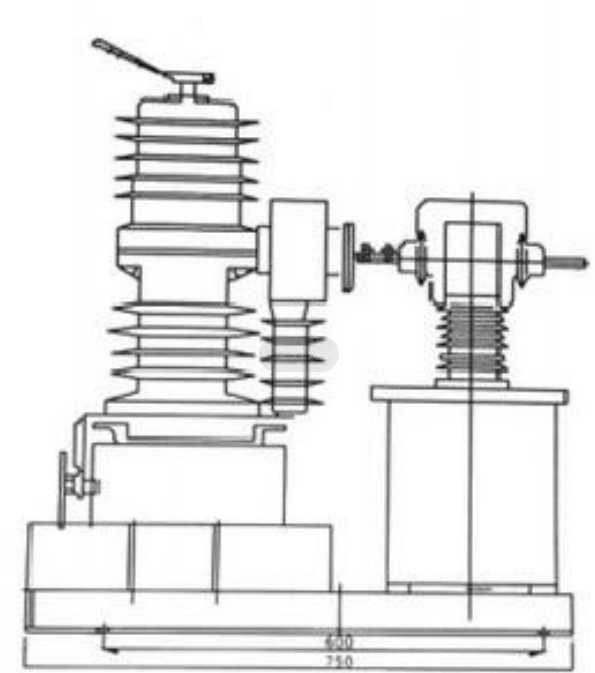

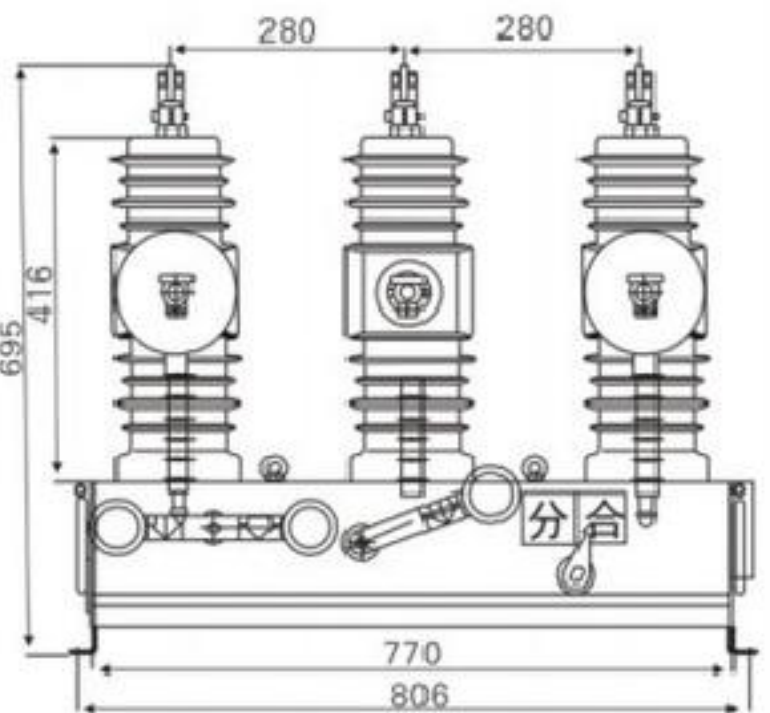

外形安装及尺寸图
