HX-200系列永磁交直流驱动器
HX-200 永磁交直流驱动器，是专门针对使用永磁机构的各种高压真空断路器而设计的，它内部集成了交直流电容充电功能、 失压脱扣功能、电容放电等功能。
关键词：
HX-200系列永磁交直流驱动器
所属分类：
- 产品详情
-
- 商品名称: HX-200系列永磁交直流驱动器
HX-200 永磁交直流驱动器，是专门针对使用永磁机构的各种高压真空断路器而设计的，它内部集成了交直流电容充电功能、 失压脱扣功能、电容放电等功能。
产品概述
HX-200 永磁交直流驱动器，是专门针对使用永磁机构的各种高压真空断路器而设计的，它内部集成了交直流电容充电功能、 失压脱扣功能、电容放电等功能。
HX-200 永磁交直流驱动器，结构简单、外形小、便于安装，控制器采用工业级电子元件设计，模块化封装、抗震、防潮、高 可靠性，不仅适用于VS1 等户内永磁机构的控制，还适用于其它户外永磁机构的控制，实现了户内外永磁机构与控制一体化设计。
可实现功能
本地分合闸
远程分合闸
继保后台分合闸
主要技术参数
序号
项目
规定值
备注
1
输入工作电压
ACDC100V或ACDC220V
额定电压
2
输入工作电压频率
50Hz
3
整机静态待机功耗
<2W
4
输出电压(分合闸操作)
DC100V或DC220V
5
冲击耐压
5000V,1.2/50μS正负各三次
1、电源、开关控制输出端子一起对地
2、电量输入端子一起对地
6
电容充电电流
<2A
7
合分闸最大驱动电流
DC80A或160A
100ms
8
分闸时间
15(ms)
9
合闸时间
60(ms)
10
分闸响应时间
7(ms)
11
合闸响应时间
7(ms)
12
使用环境
-30℃至75℃

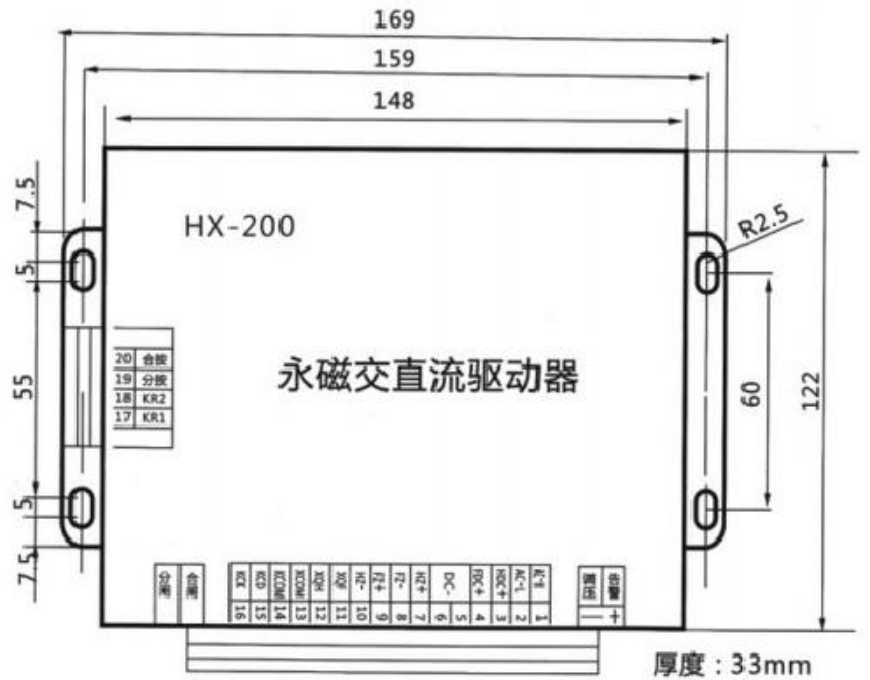

外形安装及尺寸图
