HX-600系列智能永磁开关控制器
智能永磁控制器是专门用于永磁机构开关本体的智能控制，实现保护控制功能和通信功能，控制器与开关本体通过控制电 缆和航空接插件进行电气连接，实现保护、测量、控制、检测、远动功能于一体，可自动消除瞬时故障对线路的影响，又可隔 离永久性故障段，自动恢复非故障段的供电，避免造成长时间大面积停电，从而实现电网智能化及自动监控功能，永磁操作机构具有体积紧凑、重量轻、结构简单、操作可靠、免维护，使用寿命长等优点而被广泛应用于国家电网。
关键词：
HX-600系列智能永磁开关控制器
所属分类：
- 产品详情
-
- 商品名称: HX-600系列智能永磁开关控制器
智能永磁控制器是专门用于永磁机构开关本体的智能控制，实现保护控制功能和通信功能，控制器与开关本体通过控制电 缆和航空接插件进行电气连接，实现保护、测量、控制、检测、远动功能于一体，可自动消除瞬时故障对线路的影响，又可隔 离永久性故障段，自动恢复非故障段的供电，避免造成长时间大面积停电，从而实现电网智能化及自动监控功能，永磁操作机构具有体积紧凑、重量轻、结构简单、操作可靠、免维护，使用寿命长等优点而被广泛应用于国家电网。
产品概述
智能永磁控制器是专门用于永磁机构开关本体的智能控制，实现保护控制功能和通信功能，控制器与开关本体通过控制电 缆和航空接插件进行电气连接，实现保护、测量、控制、检测、远动功能于一体，可自动消除瞬时故障对线路的影响，又可隔 离永久性故障段，自动恢复非故障段的供电，避免造成长时间大面积停电，从而实现电网智能化及自动监控功能，永磁操作机构具有体积紧凑、重量轻、结构简单、操作可靠、免维护，使用寿命长等优点而被广泛应用于国家电网。
我公司自主研发智能永磁控制器采用微机型继电保护完美设计理念，控制器输入模拟量通道共有5个。 A 相电流、 B 相电流、 C 相电流、零序电流、 AC 相间电压，控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理， 可带485/232通讯接口，此款智能永磁控制器采用UPS 不间段电源设计，并具有自动保护蓄电池功能，在长时间断电时，可以自己切断蓄电池电源，防止蓄电池长时间放电而导致蓄电池损坏。
可实现功能
◇速断保护
◇三段式保护
◇实时状态查询
◇预付费功能(选配)
◇三次重合闸
◇事件记录100条
◇PDA掌上电脑(选配)
◇后台操作(选配)
◇过流保护
◇实时时钟
◇遥控分合闸(距离<100米)
◇后备电源(选配)
◇零序保护
◇反时限
◇GSM通讯功能(选配)
◇涌流保护
◇后加速
主要技术参数
序号
项目
规定值
备注
1
输入工作电压
AC220V
允许波动范围±20%
2
输入工作电压频率
50Hz
3
整机功耗
<10W
4
输出电压(分合闸操作)
DC220V
5
冲击耐压
5000V,12/50μS正负各三次
1电源、开关控制输出端子一起对地
2电量输入端于一起对地
6
整定值误差
+3%
时间定值为0时实际为40ms,谩差不大于±20ms.
7
二次相电流采样输入值
0~100A
二次电流100A以上允许饱和
8
二次零序电流采样输入值
0~5A
零序二次电流允许5A以上饱和
9
电量输入值允许采样误差
±3%
饱和区不作要求
10
相间保护电流整定值范围
0A~8000A
一次电流
11
相间保护动作延时时间值
20ms—10s
范围内可调
12
零序保护电流整定值范围
0.1A~600.0A
一次电流
13
零序保护动作延时时间值
0~60000S
范围内可调
14
重合闸次数
1-3次
范围内可调
15
第一次重合时间
0.3~600.05
范围内可调
16
第二次重合时间
5-600.05
范围内可调
17
第三次重合时间
5-600.05
范围内可调

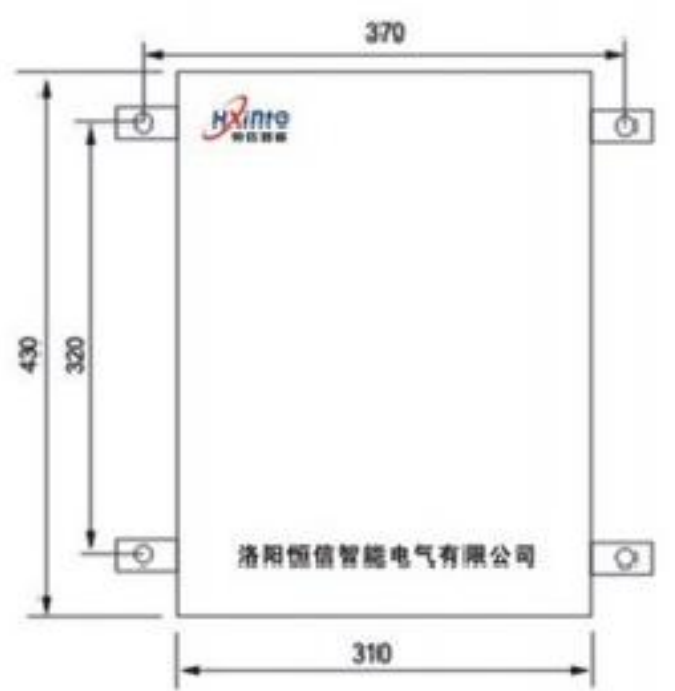

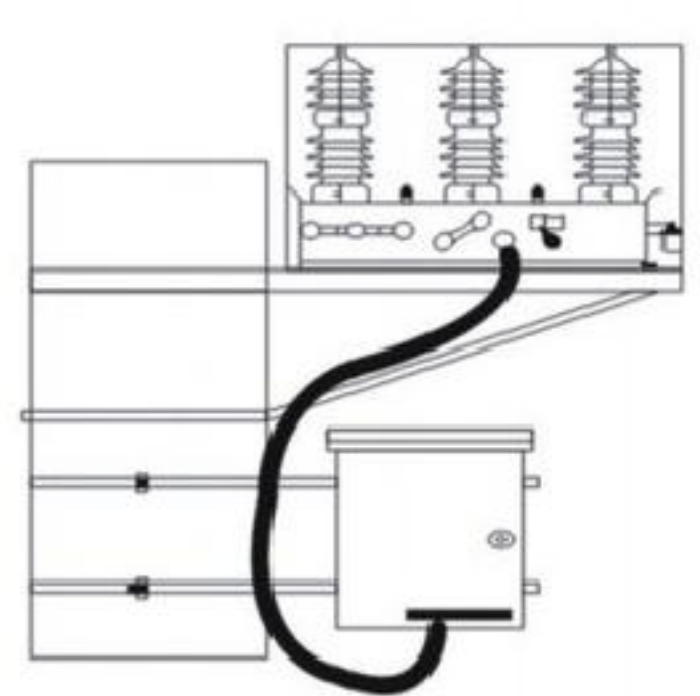

外形安装及尺寸图
